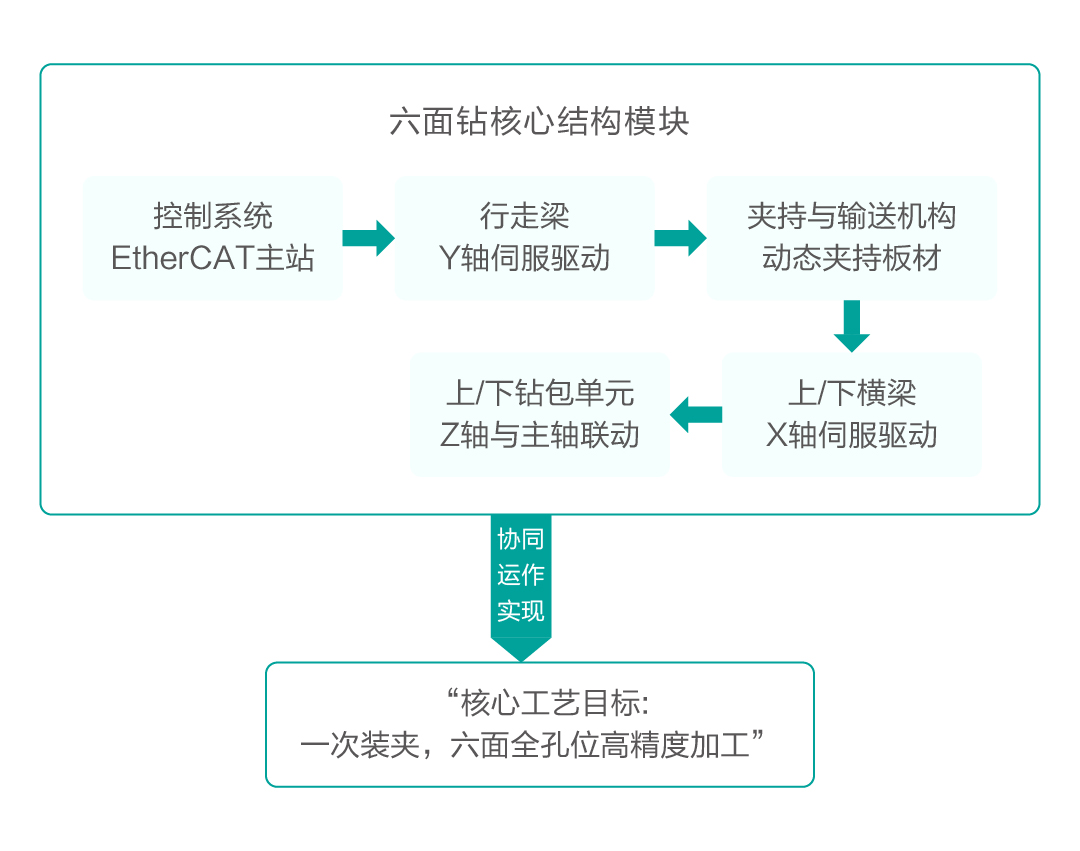

在定制化家居风潮与智能制造升级的双重驱动下，板式家具生产正经历一场深刻的效率革命。传统的单面钻、五面钻已难以满足多品种、小批量、快节奏的柔性生产需求。六面钻是一种高度自动化的板式家具核心加工设备，能一次性完成板材六个表面（正面、背面及四个侧面）上所有孔、槽的钻铣加工，具有“一次装夹，六面成型”的核心优势。然而，多达９个运动轴的高速、高精、高同步运动控制，对驱动系统提出了极致挑战。

六面钻对于关键工艺的要求

l 高同步与高精度：设备包含９个运动轴，这些轴必须在极短周期内实现精准同步，以确保在板材高速移动和换面加工过程中，每一个钻头的定位精度和重复定位精度不受影响。

l 高速高效加工：为匹配自动化生产线节拍，六面钻的运行速度需达到较高水平，并配合智能路径优化算法，自动规划钻头移动顺序，尽可能减少空行程，实现最短时间内完成一块板材的全部孔位加工。

l 多功能复合加工：六面钻已从单一的钻孔功能演变为集钻孔、铣槽、表面雕刻等多种工艺于一体的复合加工中心。这要求其控制系统能灵活支持多种特殊工艺指令，并快速调用不同的刀具。

l 自适应与智能化：面对不同尺寸、厚度和材质的板材，设备需具备智能夹持与定位功能。先进的夹持机构可自适应调节夹持力度和深度，防止板材变形或表面损伤，从源头减少次品率。

基于EtherCAT总线伺服的方案配置

l 驱动器型号：CD300E-T5R5*4 + CD300E-T4R5*3 + CD300E-T3R0*2

l 控制系统：三维家EtherCAT控制系统

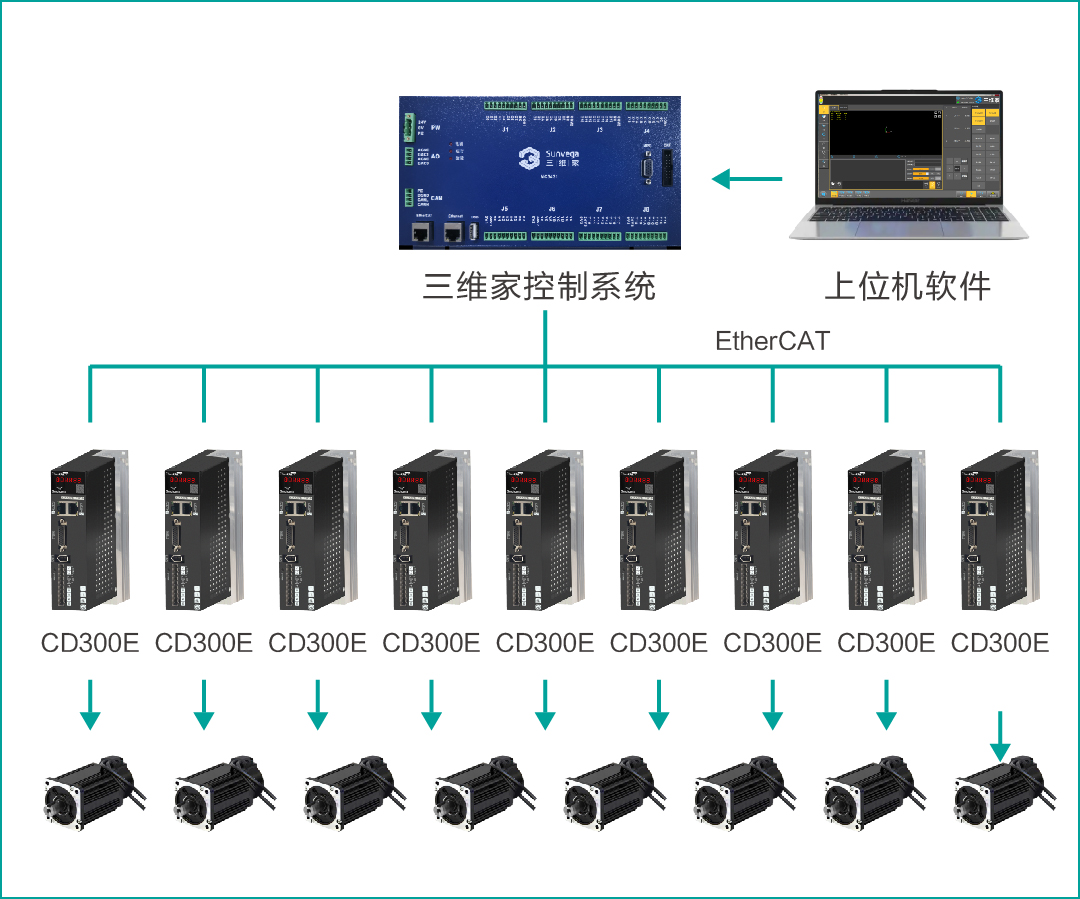

l 系统架构：采用“上位机CNC系统 + EtherCAT主站运动控制器 + 分布式从站伺服驱动”的拓扑结构。

上位机与控制系统采用行业专用数控系统（三维家），内置EtherCAT主站功能，并搭载专为木工行业开发的CAD/CAM软件。该软件能直接将设计图纸转换为加工代码，并运用智能算法优化刀具路径。伺服驱动系统全部进给轴（X、Y、Z）均采用四方高性能的EtherCAT总线型伺服驱动器与配套伺服电机。支持标准EtherCAT协议（CoE），可无缝对接主流控制系统。

方案优势

l 极致的同步性能与高速响应：EtherCAT的分布式时钟机制和极短的通讯周期（≤1ms），确保了所有伺服轴在纳秒级误差内严格同步。这使得行走梁在高速运动中，上下钻包能瞬间完成定位和钻孔，动态响应极佳，充分发挥了高端机械结构的极限性能。

l 极高的加工精度与稳定性：多轴间的精准同步从根本上消除了因时序误差导致的孔位偏差。配合高分辨率编码器，定位精度可达微米级。同时，总线的强抗干扰能力和伺服系统的前馈控制算法，能有效抑制机械振动，确保在加工拐角或小圆时依然平滑、无振纹，提升孔壁质量。

l 卓越的生产效率：系统的高同步性允许设备各部件近乎并行作业，结合优化算法，空程时间大幅缩短。实测表明，采用此类方案的生产速度可比传统设备提升50%以上。此外，刀具路径的智能优化也进一步压缩了单板加工时间。

l 布线简化，可靠性高：全系统仅需一根网线串联，接线工作量减少70%以上，节点少，故障率低。

四方电气CD300E EtherCAT总线伺服系统通过高同步、高精度、高响应的控制特性，为六面钻设备提供了稳定可靠的动力支持，这不仅是单一部件的升级，更是从控制层到执行层的整体解决方案。
