数控织网机是一款面向工业丝网、过滤网、防护网等规模化生产的高端数控织造设备。其核心功能是高效、精准地将金属丝或合成纤维丝按照预设的网目规格进行经纬交织，一次性成型完整网片，彻底改变了传统织网设备效率低、精度差、人工依赖度高的作业模式。

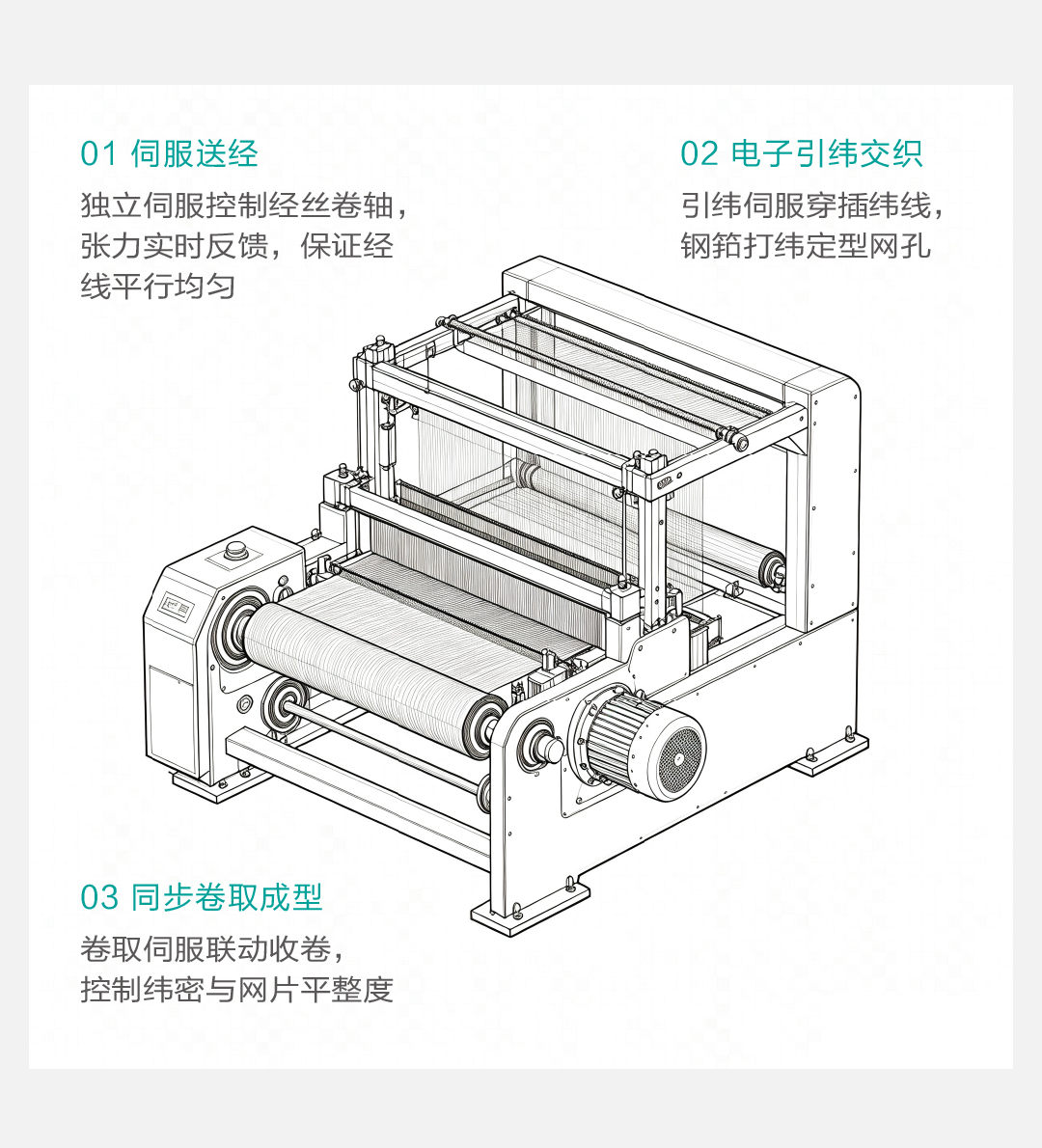

该设备创新性地采用"伺服送经+电子引纬+变频主轴"的全数控驱动架构，相比传统机械式织网机，数控织网机的网孔均匀度提升50%以上，生产效率提升40%以上，且支持快速换产，是丝网织造行业实现智能化、标准化生产的核心装备。目前该方案已在河北衡水某织网机设备公司落地应用。

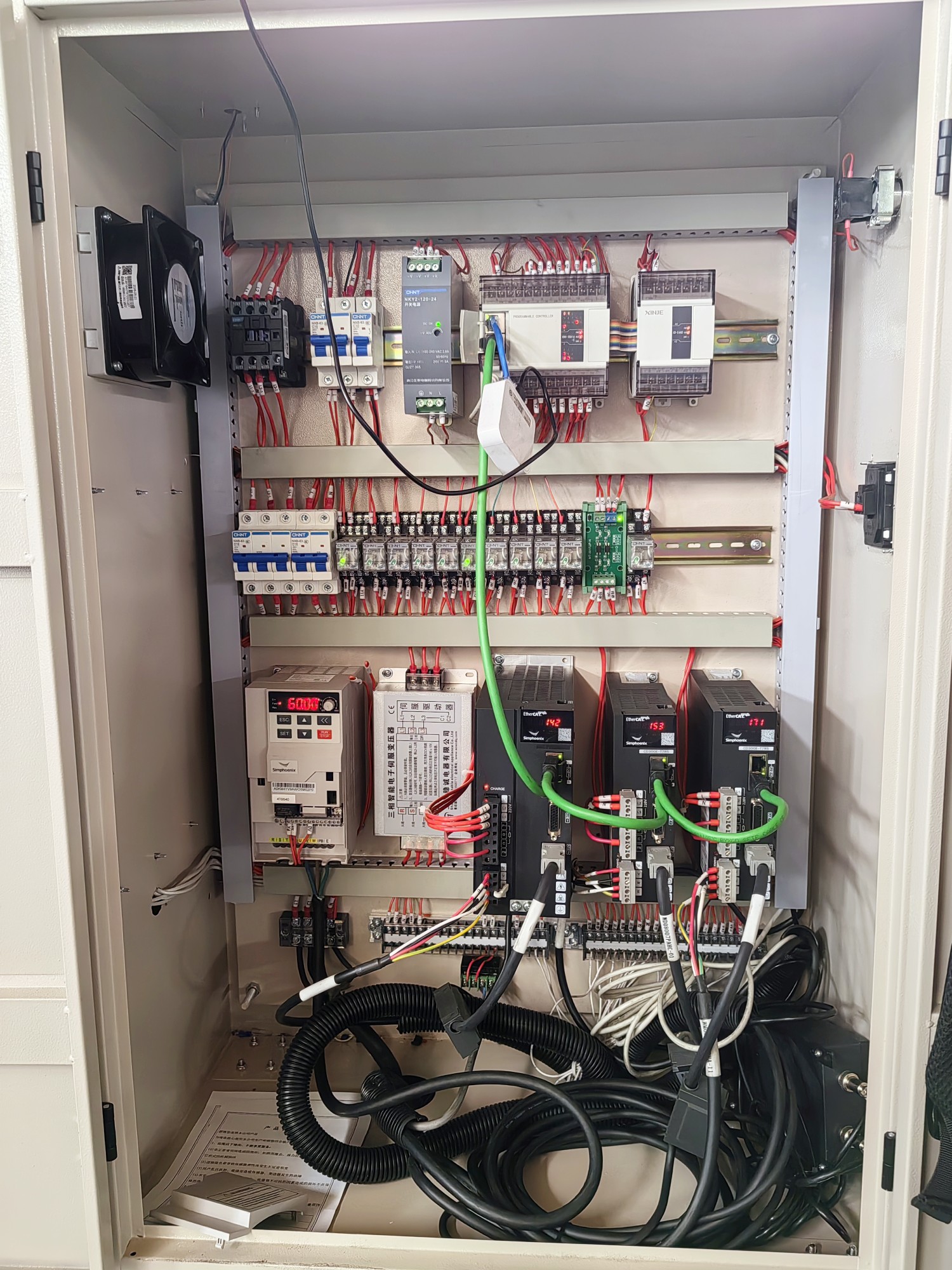

方案配置
驱动器型号：CD300E-T7R5（2台，分别驱动送经轴、卷取轴）+ CD300E-T13R（1台，驱动引纬）
主轴驱动：变频器DL300-4T0040G/4T0055P（1台，驱动主轴打纬机构）

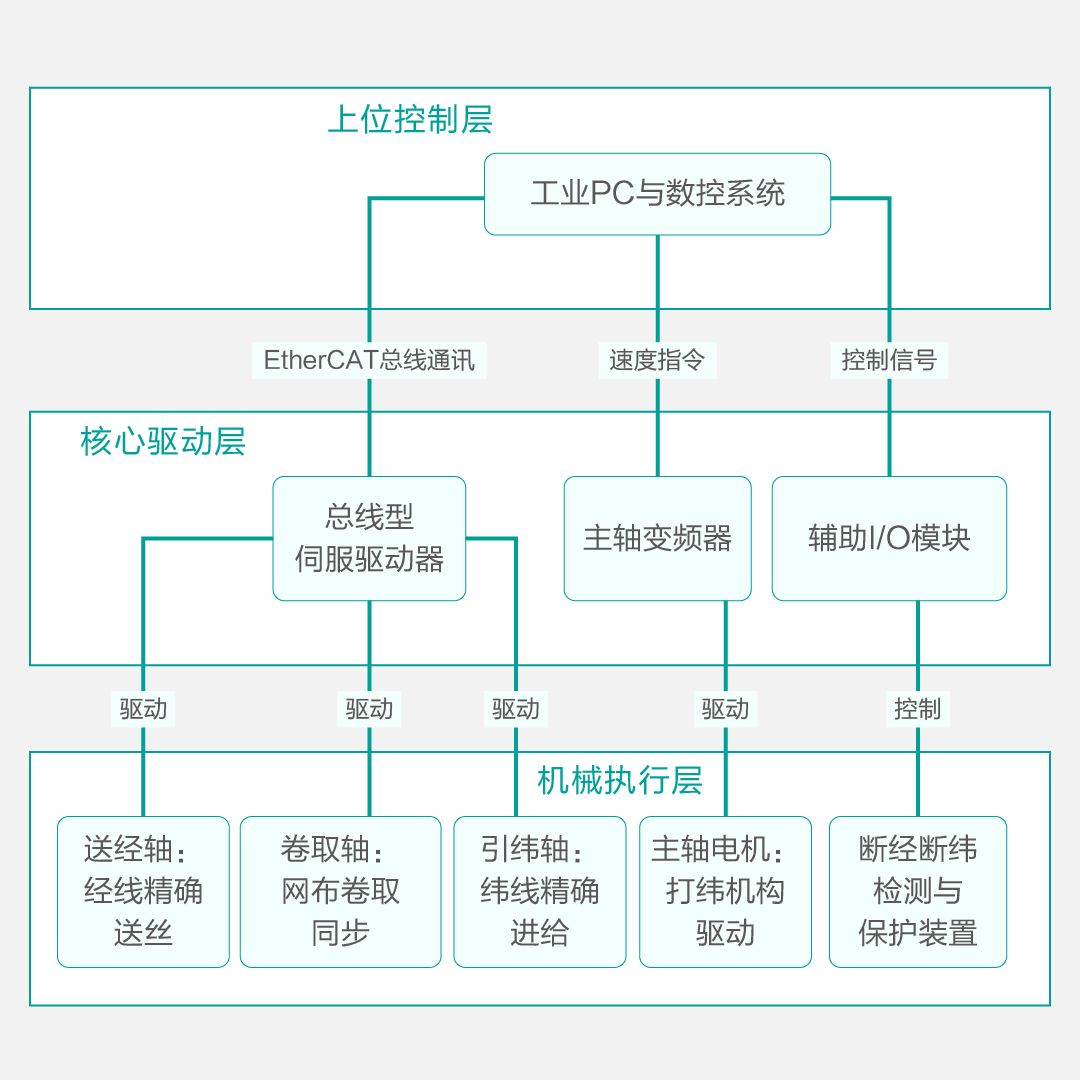

控制系统：信捷EtherCAT总线型PLC
方案优势
• 卓越的多轴同步精度：采用EtherCAT总线通讯技术，依托分布式时钟机制实现多轴同步控制，送经、卷取、引纬与主轴的协同运动精准无误，确保网孔均匀一致，网面平整光滑，有效提升产品品级率。
• 极高的生产效率和稳定性：总线化控制架构抗干扰能力强，支持高速高频指令响应，确保设备在长期连续高负荷运行下稳定可靠，无丢步、无累积误差，大幅降低断丝率和废品率。
• 调试便捷，换产快速：驱动器支持单参数自整定与1秒惯量测定，通常只需微调几个参数即可完成调试；不同网目规格的工艺参数可存储调用，换产时间缩短60%以上，极大提升设备柔性与交付效率。
• 广泛的行业适用性：此配置方案不仅适用于数控织网机，其核心的EtherCAT总线伺服技术同样可广泛应用于其他纺织机械，如高速剑杆织机、经编机、整经机、卷染机等，为纺织设备制造商提供了一套高性能、高可靠性的标准化驱动解决方案。
